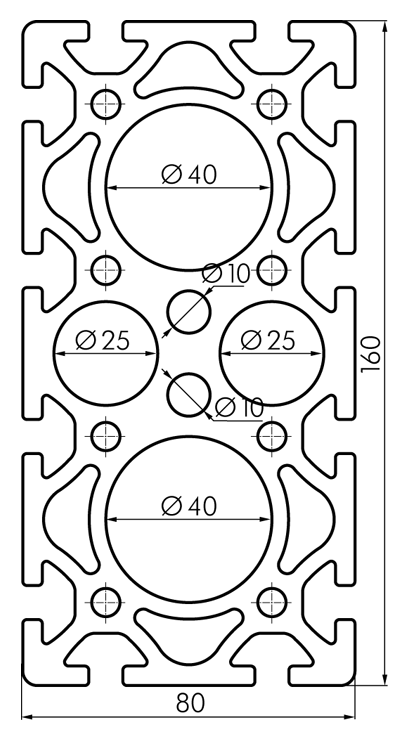

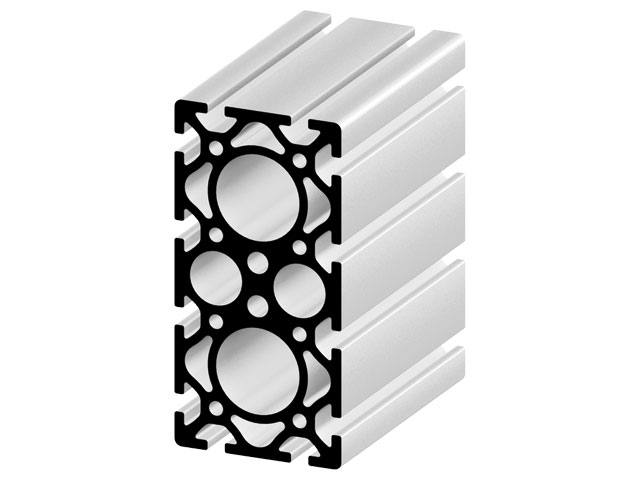

Profil 80x160 rund NV, natur
SP8251N
Zuschnitt, Länge max. 6000 mm SP8251N
Anwendung
Universell einsetzbar für Konstruktionen aller Art, bei höchsten Belastungen und großen Spannweiten. Als Mehrfachdruckleitung mit besonders großer Durchflussmenge geeignet.
Lieferumfang
Die Lieferung erfolgt als zugeschnittenes Profil. Geben Sie bei Ihrer Bestellung die gewünschte Länge in mm mit an. Beachten Sie, dass die meisten Profile nicht über eine Länge von 6 Metern geliefert werden können.
Wird eine größere Abmessung benötigt, wenden Sie sich an unseren Vertrieb.
| Breite | 80mm |
| Höhe | 160mm |
| Gewicht | 15,0kg |
| Fläche | 56,650cm2 |
| Ix | 1.300,360cm4 |
| Iy | 364,040cm4 |
| Wx | 162,550cm3 |
| Wy | 91,010cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 1.300,360 cm4 |
| Iy = | 364,040 cm4 |
| m/Meter = | 14,970 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
