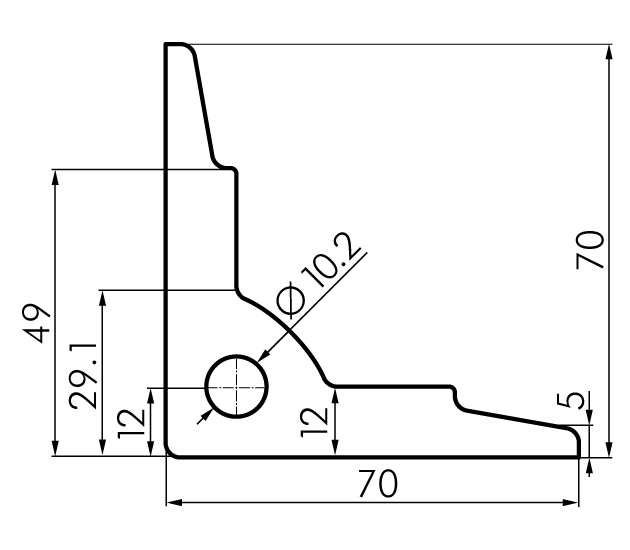

Winkelprofil 70x70, natur
SP9450N6000
Länge 6000mm SP9450N6000
Anwendung
Auf Länge gesägt und mit entsprechenden Bohrungen versehen als 90° Verbindung bei hohen Belastungen einsetzbar. (siehe unter Befestigungswinkel).
Lieferumfang
Die Lieferung erfolgt als 6 Meter Profil.
| Länge | 6000mm |
| Breite | 70mm |
| Höhe | 70mm |
| Gewicht | 22,3kg |
| Fläche | 13,700cm2 |
| Ix | 46,020cm4 |
| Iy | 46,020cm4 |
| Wx | 9,170cm3 |
| Wy | 9,170cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 46,020 cm4 |
| Iy = | 46,020 cm4 |
| m/Meter = | 3,713 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
