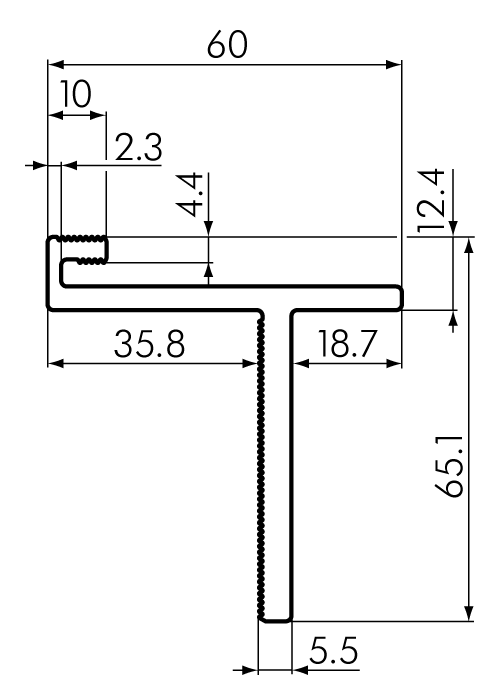

Halteleiste, Tischprofil
SP0500N6000
Länge 6000mm SP0500N6000
Hinweis: Auslaufartikel - nur solange der Lagerbestand reicht.
Anwendung
Universell einsetzbar. Besonders geeignet zum Aufbau von Arbeits- und Labortischen.
Material:
- Aluminium, natur eloxiert
Material:
- Aluminium, natur eloxiert
Lieferumfang
Die Lieferung erfolgt als 6 Meter Profil.
| Länge | 6000mm |
| Breite | 60mm |
| Höhe | 65mm |
| Gewicht | 9,1kg |
| Fläche | 5,600cm2 |
| Ix | 18,800cm4 |
| Iy | 12,280cm4 |
| Wx | 4,530cm3 |
| Wy | 3,830cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 18,800 cm4 |
| Iy = | 12,280 cm4 |
| m/Meter = | 1,519 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
