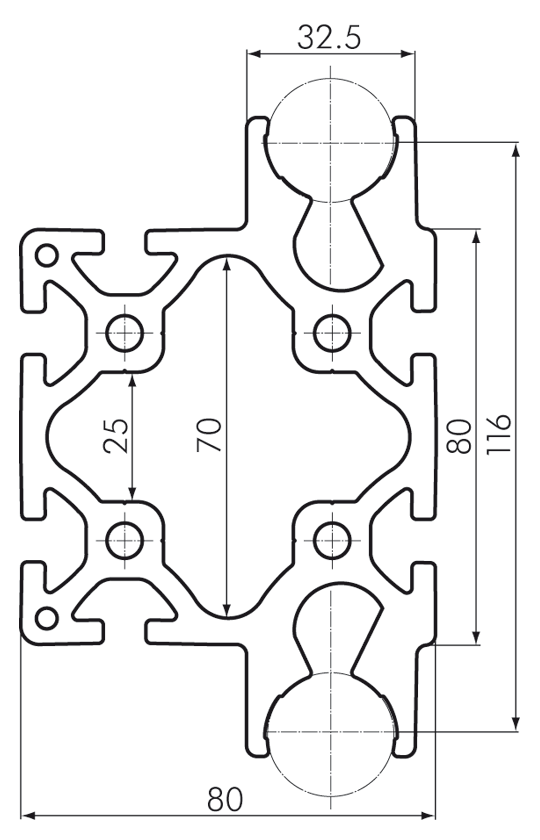

Führungsprofil 25 80x80, natur
SP0910N6000
Länge 6000mm SP0910N6000
Anwendung
Für die Herstellung von Linearachsen mit einer 25 er Führungswelle.
Lieferumfang
Die Lieferung erfolg als 6 Meter Profil (ohne Wellen). Die passenden Wellen und deren Bearbeitung finden Sie unter den Artikelnummern SL0188G3000 oder SL0189G3000.
| Länge | 6000mm |
| Breite | 123.2mm |
| Höhe | 80mm |
| Gewicht | 49,8kg |
| Fläche | 30,610cm2 |
| Ix | 318,710cm4 |
| Iy | 202,230cm4 |
| Wx | 51,672cm3 |
| Wy | 45,668cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 318,710 cm4 |
| Iy = | 202,230 cm4 |
| m/Meter = | 8,295 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
