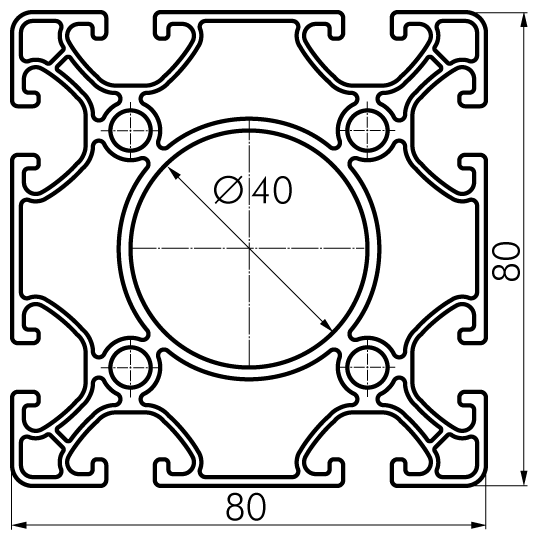

Profil 80x80 superlight, natur

SP5800N6000

Anwendung

Universell einsetzbar für gewichtsoptimierte Konstruktionen aller Art.

Lieferumfang

Die Lieferung erfolgt als 6 Meter Profil.
Länge 6000mm
Breite 80mm
Höhe 80mm
Gewicht 22,7kg
Fläche 13,930cm2
Ix 95,100cm4
Iy 95,100cm4
Wx 23,780cm3
Wy 23,780cm3
eClass Id 35070290
Zolltarifnummer 76042990
N
mm

Erdbeschleunigung g = 9,81 m/s2
Elastizitätsmodul E = 70 kN/mm2
Ix = 95,100 cm4
Iy = 95,100 cm4
m/Meter = 3,775 kg
f = x mm
f1: Durchbiegung unter Eigenlast
f2: Durchbiegung durch einwirkende Kraft [N]
f3: resultierende Durchbiegung
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  5 • F • l3
384 • E • I
Einseitig eingespannt, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
3 • E • I
Auf zwei Stützen, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
48 • E • I
Beidseitig eingespannt, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
192 • E • I
