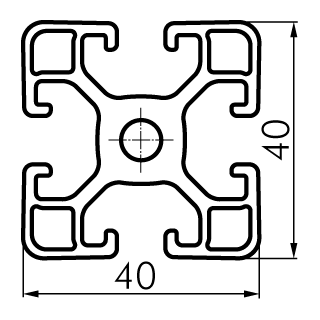

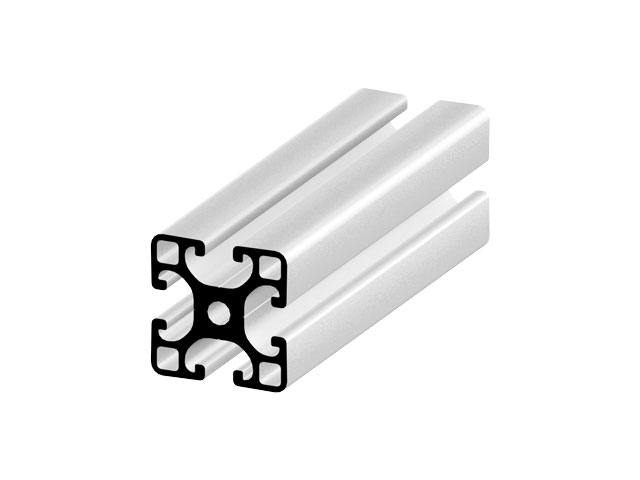

Profil 40x40 light, natur
SP5000N6000
Länge 6000mm SP5000N6000
Anwendung
Das Profil mit den Maßen 40x40 ist das am häufigsten verwendete Format.
Mit diesem universell einsetzbaren Profil lassen sich die meisten Konstruktionen verwirklichen.
Lieferumfang
Die Lieferung erfolgt als 6 Meter Profil.
| Länge | 6000mm |
| Breite | 40mm |
| Höhe | 40mm |
| Gewicht | 9,2kg |
| Fläche | 5,670cm2 |
| Ix | 7,820cm4 |
| Iy | 7,820cm4 |
| Wx | 3,910cm3 |
| Wy | 3,910cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 7,820 cm4 |
| Iy = | 7,820 cm4 |
| m/Meter = | 1,537 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
