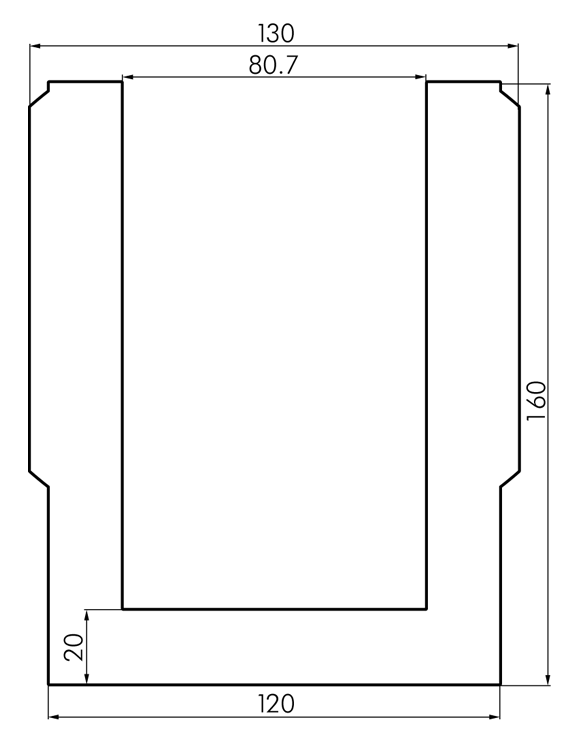

U-Profil Halterung 80, natur
SP9900N3000
Länge 3000mm SP9900N3000
Anwendung
Zur Aufnahme von Profilen mit der Breite von 80 mm.
Lieferumfang
Die Lieferung erfolgt als 3 Meter Profil.
| Länge | 3000mm |
| Breite | 130mm |
| Höhe | 160mm |
| Gewicht | 72,4kg |
| Fläche | 89,110cm2 |
| Ix | 2.200,070cm4 |
| Iy | 2.084,820cm4 |
| Wx | 245,000cm3 |
| Wy | 320,740cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 2.200,070 cm4 |
| Iy = | 2.084,820 cm4 |
| m/Meter = | 24,149 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
