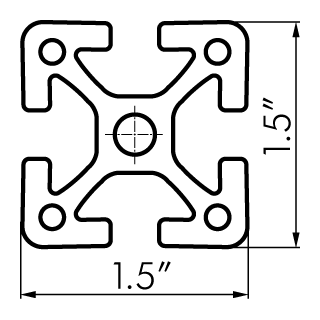

Profil 1.5''x1.5'', natur

SP9800N6000
Nur von Paletti USA erhältlich

Anwendung

Universell einsetzbar für stabile Konstruktionen jeder Art.

Material:
Aluminium, natur

Lieferumfang

Die Lieferung erfolgt als 6 Meter Profil.
Länge 6000mm
Breite 38.1mm
Höhe 38.1mm
Gewicht 11,4kg
Fläche 7,030cm2
Ix 10,160cm4
Iy 10,160cm4
Wx 5,330cm3
Wy 5,330cm3
eClass Id 35070290
Zolltarifnummer 76042990
N
mm

Erdbeschleunigung g = 9,81 m/s2
Elastizitätsmodul E = 70 kN/mm2
Ix = 10,160 cm4
Iy = 10,160 cm4
m/Meter = 1,900 kg
f = x mm
f1: Durchbiegung unter Eigenlast
f2: Durchbiegung durch einwirkende Kraft [N]
f3: resultierende Durchbiegung
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  5 • F • l3
384 • E • I
Einseitig eingespannt, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
3 • E • I
Auf zwei Stützen, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
48 • E • I
Beidseitig eingespannt, Punktbelastung
  f1 f2 f3
um X-Achse 0 0 0
um Y-Achse 0 0 0
f =  F • l3
192 • E • I
