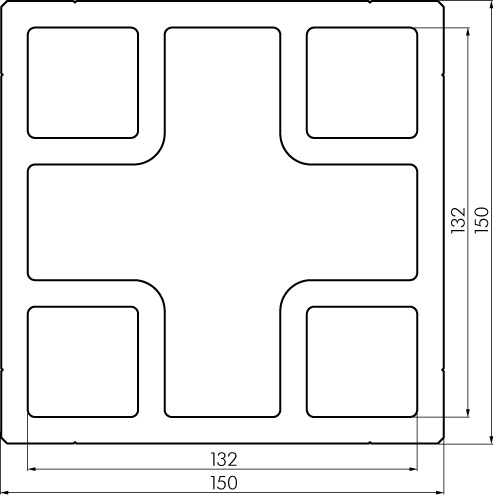

Präzisionsprofil 150x150, natur
SP6671N
Zuschnitt, Länge max. 6000 mm SP6671N
Anwendung
Präzisionsprofil für Messtechnik und Fertigung.
Art.-Nr.-Endung:
1N = variabler Zuschnitt,
3N = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und variabler Anzahl Einzelbohrungen,
3K = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und komplett im jeweiligen Raster gebohrt.
Technische Ausführung und Preise auf Anfrage.
Art.-Nr.-Endung:
1N = variabler Zuschnitt,
3N = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und variabler Anzahl Einzelbohrungen,
3K = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und komplett im jeweiligen Raster gebohrt.
Technische Ausführung und Preise auf Anfrage.
Lieferumfang
Die Lieferung erfolgt als zugeschnittenes Profil (ohne Wellen). Geben Sie bei Ihrer Bestellung die gewünschte Länge in mm mit an. Beachten Sie, dass die meisten Profile nicht über eine Länge von 6 Metern geliefert werden können.
Wird eine größere Abmessung benötigt, wenden Sie sich an unseren Vertrieb.
Die passenden Wellen und deren Bearbeitung finden Sie unter den Artikelnummern SL0184G oder SL0185G.
| Breite | 150mm |
| Höhe | 150mm |
| Gewicht | 21,7kg |
| Fläche | 80,200cm2 |
| Ix | 2.102,030cm4 |
| Iy | 2.102,030cm4 |
| Wx | 280,270cm3 |
| Wy | 280,270cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 2.102,030 cm4 |
| Iy = | 2.102,030 cm4 |
| m/Meter = | 21,650 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
