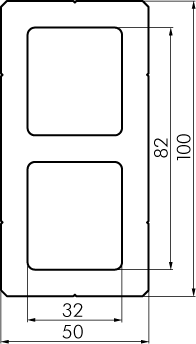

Präzisionsprofil 50x100, natur
SP6633K
Anwendung
Präzisionsprofil für Messtechnik und Fertigung.
Art.-Nr.-Endung:
1N = variabler Zuschnitt,
3N = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und variabler Anzahl Einzelbohrungen,
3K = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und komplett im jeweiligen Raster gebohrt.
Technische Ausführung und Preise auf Anfrage.
Art.-Nr.-Endung:
1N = variabler Zuschnitt,
3N = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und variabler Anzahl Einzelbohrungen,
3K = Zuschnitt im jeweiligen Raster mit stirnseitiger Profilbearbeitung und komplett im jeweiligen Raster gebohrt.
Technische Ausführung und Preise auf Anfrage.
| Breite | 50mm |
| Höhe | 100mm |
| Gewicht | 5,6kg |
| Fläche | 26,650cm2 |
| Ix | 114,020cm4 |
| Iy | 42,000cm4 |
| Wx | 22,800cm3 |
| Wy | 16,800cm3 |
| eClass Id | 35070290 |
| Zolltarifnummer | 76042990 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 114,020 cm4 |
| Iy = | 42,000 cm4 |
| m/Meter = | 5,600 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
