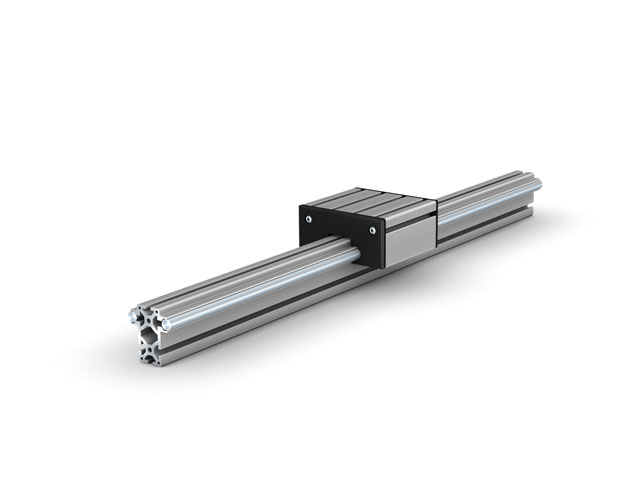

Linearachse 16-40x80x40/140
SL5100N
Anwendung
Technische Daten:
- max. Geschwindigkeit: 8m/s
- Betrieb nur mit Abstreif- und Schmiersystem
- Schmierintervalle je nach Belastung
Optional:
Näherungs- und Endschalter, Endlagenpuffer, Motorkupplung, Motor, Energiekette
Option Laufwagen:
Laufwagen können bis zu 2,3m gefertigt werden. Zusätzliche Laufrollen können beliebig eingesetzt werden. Eine Kombination aus Spur- und geraden Rollen ist möglich. Durch Erhöhung der Rollenzahl werden die zulässigen Belastungswerte des Systems erhöht. Für Dauerbetrieb ist eine externe Schmierung (Abstreif- und Schmiersystem Typ E) möglich.
- max. Geschwindigkeit: 8m/s
- Betrieb nur mit Abstreif- und Schmiersystem
- Schmierintervalle je nach Belastung
Optional:
Näherungs- und Endschalter, Endlagenpuffer, Motorkupplung, Motor, Energiekette
Option Laufwagen:
Laufwagen können bis zu 2,3m gefertigt werden. Zusätzliche Laufrollen können beliebig eingesetzt werden. Eine Kombination aus Spur- und geraden Rollen ist möglich. Durch Erhöhung der Rollenzahl werden die zulässigen Belastungswerte des Systems erhöht. Für Dauerbetrieb ist eine externe Schmierung (Abstreif- und Schmiersystem Typ E) möglich.
Lieferumfang
Komplette Linearachse inklusive Führungsprofil, Laufwagen, Abstreif- und Schmiersystem.
| Gewicht | 4,8kg |
| Fläche | 17,540cm2 |
| Ix | 102,090cm4 |
| Iy | 37,210cm4 |
| Wx | 24,190cm3 |
| Wy | 11,450cm3 |
| N | |
| mm | |
| Erdbeschleunigung g = | 9,81 m/s2 |
| Elastizitätsmodul E = | 70 kN/mm2 |
| Ix = | 102,090 cm4 |
| Iy = | 37,210 cm4 |
| m/Meter = | 4,754 kg |
| f = | x mm |
| f1: | Durchbiegung unter Eigenlast |
| f2: | Durchbiegung durch einwirkende Kraft [N] |
| f3: | resultierende Durchbiegung |
Auf zwei Stützen, gleichmäßig verteilte Streckenlast
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | 5 • F • l3 |
| 384 • E • I |
Einseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 3 • E • I |
Auf zwei Stützen, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 48 • E • I |
Beidseitig eingespannt, Punktbelastung
| f1 | f2 | f3 | |
|---|---|---|---|
| um X-Achse | 0 | 0 | 0 |
| um Y-Achse | 0 | 0 | 0 |
| f = | F • l3 |
| 192 • E • I |
