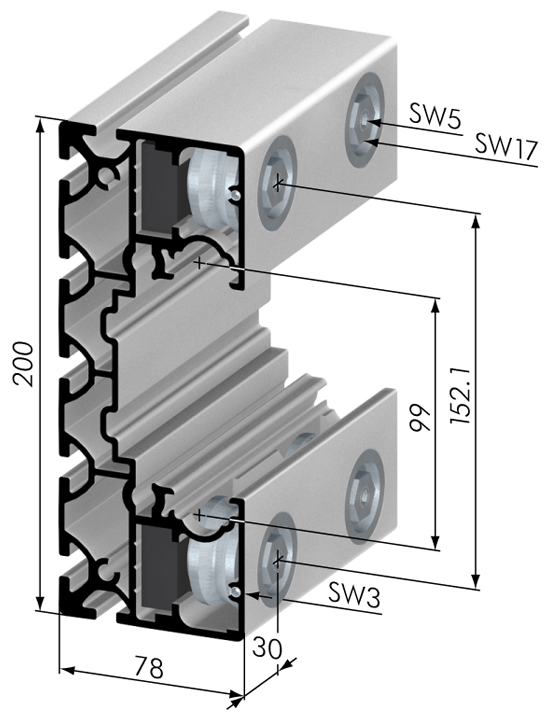

Laufwagen 16/200/140/4 sl
SL0092N
Anwendung
Für leichtlaufende, hoch belastbare Linearführungssysteme.
Auf Anfrage ist der abgebildete Laufwagen in unterschiedlichen Längen und mit unterschiedlicher Rollenzahl erhältlich.
Betrieb nur in Verbindung mit Abstreif- und Schmiersystem.
Optional Servicetaschen zur leichteren Montage.
Besonderheiten bei den Laufwagen 16/200 superlight:
Zur Befestigung der Laufrollen wird ein Aluminiumeinsatz mit Reduzierbuchse in den Laufwagen eingesetzt. Die Redurzierbuchse wird durch zwei Madenschrauben fixiert. Anschließend wird die Laufrolle mit Hilfe der Lagerachse montiert.
Technische Daten:
Tragzahl:
- dyn. 12500 N je Laufrolle in Radialrichtung
- stat. 6900 N je Laufrolle in Radialrichtung
- stat. 1300 N je Laufrolle in Axialrichtung
- max. Verfahrgeschwindigkeit: 8m/s
- Exzenterstellung: ±0,9mm
- Mindesthublänge: 60mm
Material:
- Aluminium, natur eloxiert
Auf Anfrage ist der abgebildete Laufwagen in unterschiedlichen Längen und mit unterschiedlicher Rollenzahl erhältlich.
Betrieb nur in Verbindung mit Abstreif- und Schmiersystem.
Optional Servicetaschen zur leichteren Montage.
Besonderheiten bei den Laufwagen 16/200 superlight:
Zur Befestigung der Laufrollen wird ein Aluminiumeinsatz mit Reduzierbuchse in den Laufwagen eingesetzt. Die Redurzierbuchse wird durch zwei Madenschrauben fixiert. Anschließend wird die Laufrolle mit Hilfe der Lagerachse montiert.
Technische Daten:
Tragzahl:
- dyn. 12500 N je Laufrolle in Radialrichtung
- stat. 6900 N je Laufrolle in Radialrichtung
- stat. 1300 N je Laufrolle in Axialrichtung
- max. Verfahrgeschwindigkeit: 8m/s
- Exzenterstellung: ±0,9mm
- Mindesthublänge: 60mm
Material:
- Aluminium, natur eloxiert
| Länge | 140mm |
| Breite | 200mm |
| Höhe | 78mm |
| Gewicht | 1,2kg |
| eClass Id | 23309090 |
