C-Gegenumlenkung AT5/16
SL9820S
Anwendung
Antriebs- bzw. Umlenkelement zum Aufbau von Lineareinheiten in Verbindung mit der C-Führung 80x100.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT5/16
Zahnriemenscheibe: Aluminium
Zahnteilung: AT5
Zähnezahl: 56
Teilkreisdurchmesser: 89,13mm
Mit eingeschrumpftem Antriebswellenanschluss (Stahl) nach Kundenwunsch (im Preis enthalten).
max. Bohrung für Motor mit Passfeder: Ø30H7
max. Bohrung für Motor mit Spannsatz: Ø34H7
Zahnriemenlänge 180°: 195,0mm
Motorenanschluss mit Flanschplatten nach Kundenwunsch.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT5/16
Zahnriemenscheibe: Aluminium
Zahnteilung: AT5
Zähnezahl: 56
Teilkreisdurchmesser: 89,13mm
Mit eingeschrumpftem Antriebswellenanschluss (Stahl) nach Kundenwunsch (im Preis enthalten).
max. Bohrung für Motor mit Passfeder: Ø30H7
max. Bohrung für Motor mit Spannsatz: Ø34H7
Zahnriemenlänge 180°: 195,0mm
Motorenanschluss mit Flanschplatten nach Kundenwunsch.

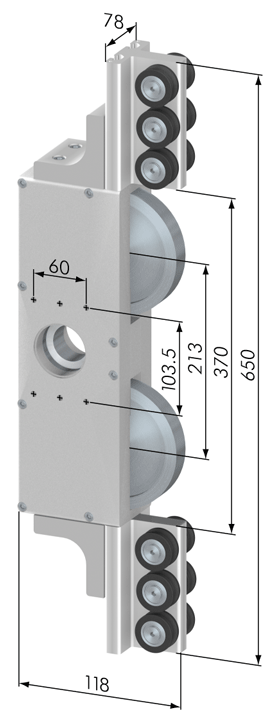

| Länge | 650mm |
| Breite | 60mm |
| Höhe | 118mm |
| eClass Id | 23309090 |
