C-Zahnriemenumlenkung C80/100
SL9810S
Anwendung
Antriebs- bzw. Umlenkelement zum Aufbau von Lineareinheiten in Verbindung mit C-Führungsprofil C80x100 (SP100).
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT10/22
max. Belastung: MD=70Nm
Zahnriemenscheibe: Aluminium
Zahnteilung: AT10
Zähnezahl: 19
Teilkreisdurchmesser: Ø60,48mm
Lagertyp: 61909-2RS
max. Bohrung für Motor mit Passfeder: Ø22H7.
Mit eingeschrumpften Antriebswellenanschluss (Stahl), nach Kundenwunsch (im Preis enthalten).
Zahnriemenlänge 180°: 195,0mm
Der Anschluss am Profil erfolgt mit vier Schrauben, DIN912. Motorenanschluss mit Flanschplatten nach Kundenwunsch.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT10/22
max. Belastung: MD=70Nm
Zahnriemenscheibe: Aluminium
Zahnteilung: AT10
Zähnezahl: 19
Teilkreisdurchmesser: Ø60,48mm
Lagertyp: 61909-2RS
max. Bohrung für Motor mit Passfeder: Ø22H7.
Mit eingeschrumpften Antriebswellenanschluss (Stahl), nach Kundenwunsch (im Preis enthalten).
Zahnriemenlänge 180°: 195,0mm
Der Anschluss am Profil erfolgt mit vier Schrauben, DIN912. Motorenanschluss mit Flanschplatten nach Kundenwunsch.

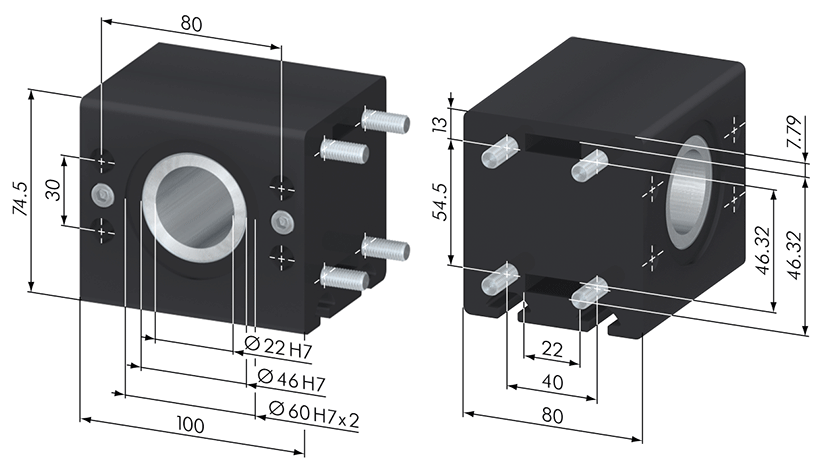

| Länge | 100mm |
| Breite | 80mm |
| Höhe | 88mm |
| Gewicht | 1,6kg |
| eClass Id | 23309090 |
