C-Zahnriemenumlenkung 40/100
SL9805S
Anwendung
Antriebs- bzw. Umlenkelement zum Aufbau von Lineareinheiten in Verbindung mit C-Führungsprofil 40x100 (SP102).
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT5/16
max. Belastung: MD=15Nm
Zahnriemenscheibe: Aluminium
Zahnteilung: AT5
Zähnezahl: 32
Teilkreisdurchmesser: Ø50,93mm
Lagertyp: 61808-2Z
max. Bohrung für Motor mit Passfeder: Ø18H7.
Mit eingeschrumpften Antriebswellenanschluss (Stahl) nach Kundenwunsch (im Preis enthalten).
Zahnriemenlänge 180°: 180,0mm
Anschluss an Profil mit einem Zentralspanner 40 G und einer Schraube, DIN912. Motorenanschluss mit Flanschplatten nach Kundenwunsch.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT5/16
max. Belastung: MD=15Nm
Zahnriemenscheibe: Aluminium
Zahnteilung: AT5
Zähnezahl: 32
Teilkreisdurchmesser: Ø50,93mm
Lagertyp: 61808-2Z
max. Bohrung für Motor mit Passfeder: Ø18H7.
Mit eingeschrumpften Antriebswellenanschluss (Stahl) nach Kundenwunsch (im Preis enthalten).
Zahnriemenlänge 180°: 180,0mm
Anschluss an Profil mit einem Zentralspanner 40 G und einer Schraube, DIN912. Motorenanschluss mit Flanschplatten nach Kundenwunsch.

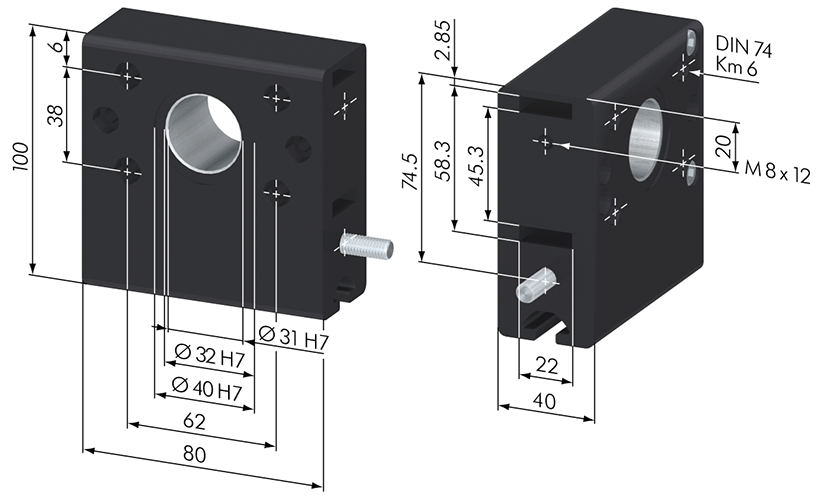

| Länge | 100mm |
| Breite | 40mm |
| Höhe | 100mm |
| eClass Id | 23309090 |
