C-Zahnriemenumlenkung 40/57
SL9800S
Anwendung
Antriebs- bzw. Umlenkelement zum Aufbau von Lineareinheiten in Verbindung mit C-Führungsprofil 40x57 (SP104). Lagertyp 61902 - 2Z.
Anschluss an Profil mit 4 Schrauben DIN 912. Antriebswellenanschluss und Motorenanschluss mit Flanschplatten nach Kundenwunsch.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT3/10
max. Belastung: MD=5Nm
Zahnriemenscheibe: Aluminium
Zahnteilung AT3
Zähnezahl: 20
Teilkreisdurchmesser: 19,10mm
max. Bohrung für Motor mit Passfeder: Ø14H7.
Zahnriemenlänge 180°: 90,0mm
Anschluss an Profil mit 4 Schrauben DIN 912. Antriebswellenanschluss und Motorenanschluss mit Flanschplatten nach Kundenwunsch.
Material:
Gehäuse: Aluminium, schwarz eloxiert
Technische Daten:
Zahnriemen: AT3/10
max. Belastung: MD=5Nm
Zahnriemenscheibe: Aluminium
Zahnteilung AT3
Zähnezahl: 20
Teilkreisdurchmesser: 19,10mm
max. Bohrung für Motor mit Passfeder: Ø14H7.
Zahnriemenlänge 180°: 90,0mm

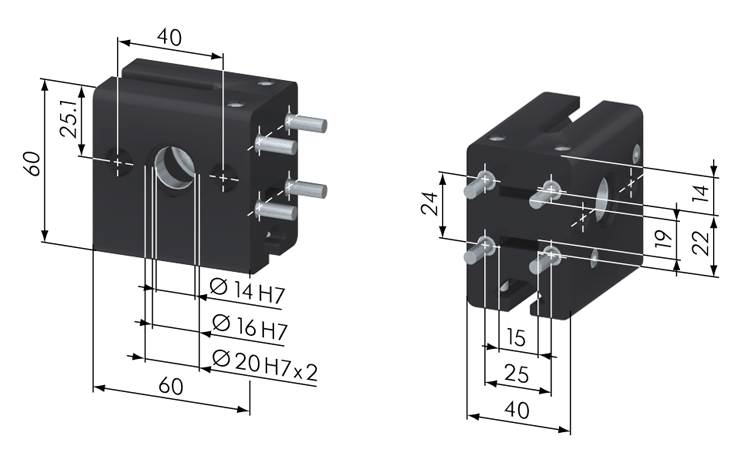

| Länge | 60mm |
| Breite | 40mm |
| Höhe | 60mm |
| eClass Id | 23309090 |
